旋啟式止回閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

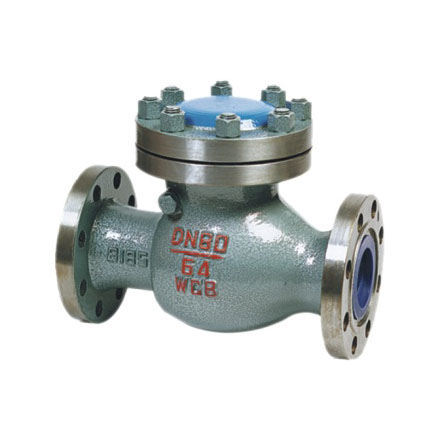

H44H旋啟式止回閥產品嚴格按 GB12236 標準設計制造,銷軸與閥瓣連接采用內裝式結構,性能優良,密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

旋啟式止回閥標準:
設計與制造 結構長度 壓力-溫度等級 連接法蘭 試驗與檢驗
GB12236 GB12221 GB9131
JB/T74
HG20604
JB/T74-94
GB9113
HG20592-20635
JB/T9092-1999
GB13927
旋啟式止回閥壓力試驗:
稱壓力
PN(MPa)
試驗壓力(MPa) 適用溫度(℃) 適用介質
強度試驗 密封試驗 WCB Cr5Mo 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
1.6 2.4 1.8 ≤425 ≤550 ≤220 ≤200 水、油品、蒸汽、酸性介質
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15.0 11.0 -
16.0 24.0 17.6
25.0 37.5 27.5



旋啟式止回閥主要零件材料及性能:

零件名稱 材料編號
閥 體 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
閥 蓋 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
閥 瓣 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
搖 桿 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
閥 座 25 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
銷 軸 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封環、墊片 包覆墊 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
旋啟式止回閥主要技術尺寸

公稱壓力
PN(MPa)
公稱直徑
DN(mm)
主要外形尺寸及連接尺寸 重量
(kg)
L D D1 D2 b-f z-d D3 H
1.6 25 160 115 85 65 16-2 4--14 140 130 14
32 180 135 100 78 16-2 4--18 150 140 16
40 200 145 110 85 16-2 4--18 160 150 18
50 230 160 125 100 16-2 4--18 185 160 22
65 290 180 145 120 18-3 4--18 215 177 26
80 310 195 160 135 20-3 8-18 235 187 33
100 3540 215 180 155 20-3 8-18 255 202 39
125 400 245 210 185 22-3 8-18 285 227 57
150 480 280 240 210 24--3 8-23 330 263 80
200 550 335 295 265 26-3 12-23 385 293 95
250 650 405 355 320 30-3 12-25 455 330 175
300 750 460 410 375 30-4 12-25 515 382 260
350 850 520 470 435 34--3 16-25 545 430 360
400 950 580 525 485 36-4 16-30 600 480 496
500 1150 705 650 608 44--4 20-34 730 560 588



中國.上玉集團有限公司是專業生產止回閥的廠家,旋啟式止回閥訂貨須知:
一、①旋啟式止回閥產品名稱與型號②旋啟式止回閥口徑③旋啟式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的旋啟式止回閥型號,請按旋啟式止回閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
